产品概述

开关柜内断路器是机械和电气动作频繁的设备，运行过程中易发生故障，引起事故，从而 造成较大的经济损失。断路器的在线状态监测技术是提高输配电设备可靠性的关键技术之一。断路器机械特性监测系统通过对断路器在线状态进行监测，实时掌握断路器的运行状态，可以实现提取断路器机 械运动参数，建立标准的断路器监测模型，对采集到的数据进行分析诊断、评价等功能，进 而提高开关柜的安全运行能力。

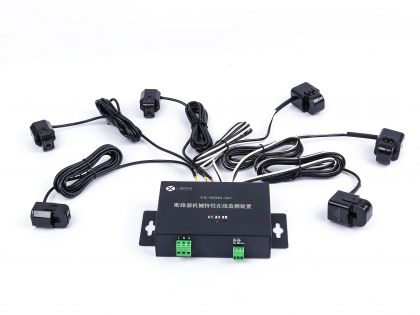

断路器机械特性在线监测系统是珠海一星科技针对常规交直流开关柜断路器机械特性研 制的在线监测装置。装置通过对断路器分、合闸线圈电流，主触头状态切换时刻，储能电机 电流等进行监测与分析，从而实现对断路器当前机械特性的监控与评估，为断路器状态检

修，维护保养提供实时、可靠的科学依据。

系统组成

断路器机械特性在线监测系统主要由传感器(霍尔传感器和交流互感器)、监测前端、 监测主机(选配)、后台监系统软件组成。系统组成框图如下：

断路器机械特性监测系统工作流程

Appliance panel features figure

(1)监测前端控制电流互感器和霍尔传感器采集断路器的分、合闸线圈工作电流，储能 电机电流，三相电流启动特性等参数；

(2)监测前端通过无线或有线方式(根据客户要求确定)将监测数据传输到多功能监测 装置，监测装置对监测数据进行分析，形成监测结果(图形和数据)并做现场显示；

(3)多功能监测装置将监测结果上传至后台数据中心进行存储，转发(根据用户要求将 数据转发至用户显控平台或其他平台);

(4)监测前端采用485通信或光纤(或其他无线方式)实现与多功能监测装置的数据交 互，多功能监测装置通过有线方式(网线或光纤)实现与后台数据服务器的数据交互，后台 数据服务器通过用户内部网络(有线或无线),以标准数据格式(一般为61850)将数据上 传至用户指定平台。

系统功能

Devices  feature  a  comment

断路器机械特性监测系统基本功能

具备监测分、合闸线圈电流，并显示信号波形；

具备标准波形存储和对比显示功能，且可显示测量波形原始值； 具备多通道同步测量功能，通道数不少于3个；

具备外部抗干扰能力，能适应开关柜高电压。大电流工况； 具备对杂波进行硬件滤波和数字滤波；

具备对开关柜断路器的温度实时监测功能；

具有诊断分析功能，且可从波形中计算以下参数：

1、 峰 值 电 流

2、断路器分合闸次数及失败次数统计

3、不同通道测量结果与标准波形，历史测量数据比对分析

断路器机械特性监测系统高级功能

具备三相同期性检测功能；

具备首次脱扣时间检测功能；

储能电流波形 分合闸行程

具备故障诊断分析能力，配置有基于历史数据及逻辑推理为基础的专家库
