局放监测装置

10月3日晚间消息，据珠海一星市场透露：#局放监测装置#所控制的前端无线局放传感器对开关柜/环网柜、断路器等电网设备

局部放电进行实时在线感知，将感知局放结果通过无线通讯方式传递给局放监测装置（主机），局放监测系统分析软件进行局放现象进行分析。

一星局放监测系统局部PRPD、PRPS图谱三维分析。

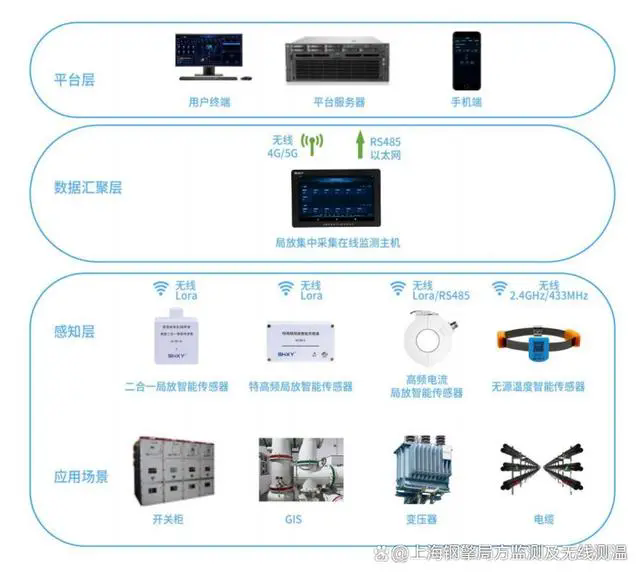

图1：一星局放监测系统结构图

珠海一星科技有限公司，主要研发生产国家电网、南方电网中局放监测装置/局放传感器/局放监测系统、无线测温、断路器机械特性检测、

开关柜柜内除湿机、开关柜智能操控、嗅觉传感、压板状态监测、避雷器在线监测、铁芯夹件在线监测、无线振动监测、铁路接触网温度监测、

水浸水位传感器等电力二次设备（器件）。局放传感器需要准确感知并有效定位柜内所组成复杂的器件（设备）——如线缆、断路器、母排、

接地开关等的局部放电现象，往往需要三合一局方传感器，或二合一局方传感器。

#局放在线监测#分为无线局放监测装置、及有线局放在线监测装置。#局放检测#、#无线测温装置#是目前电网、电厂、企业用电大户

电力安全运行所需的电网监测工具，也是电网数字化、智能化不可或缺的二次电力设备。

局放监测装置通讯方式 无线局放在线监测指的是局放传感器与局放监测装置（主机）之间采用LoRa、4G/5G等进行无线通讯。在电力配电房、

变电站场，自供电的强磁吸附固定安装的无线在线监测系统具有独到优势。

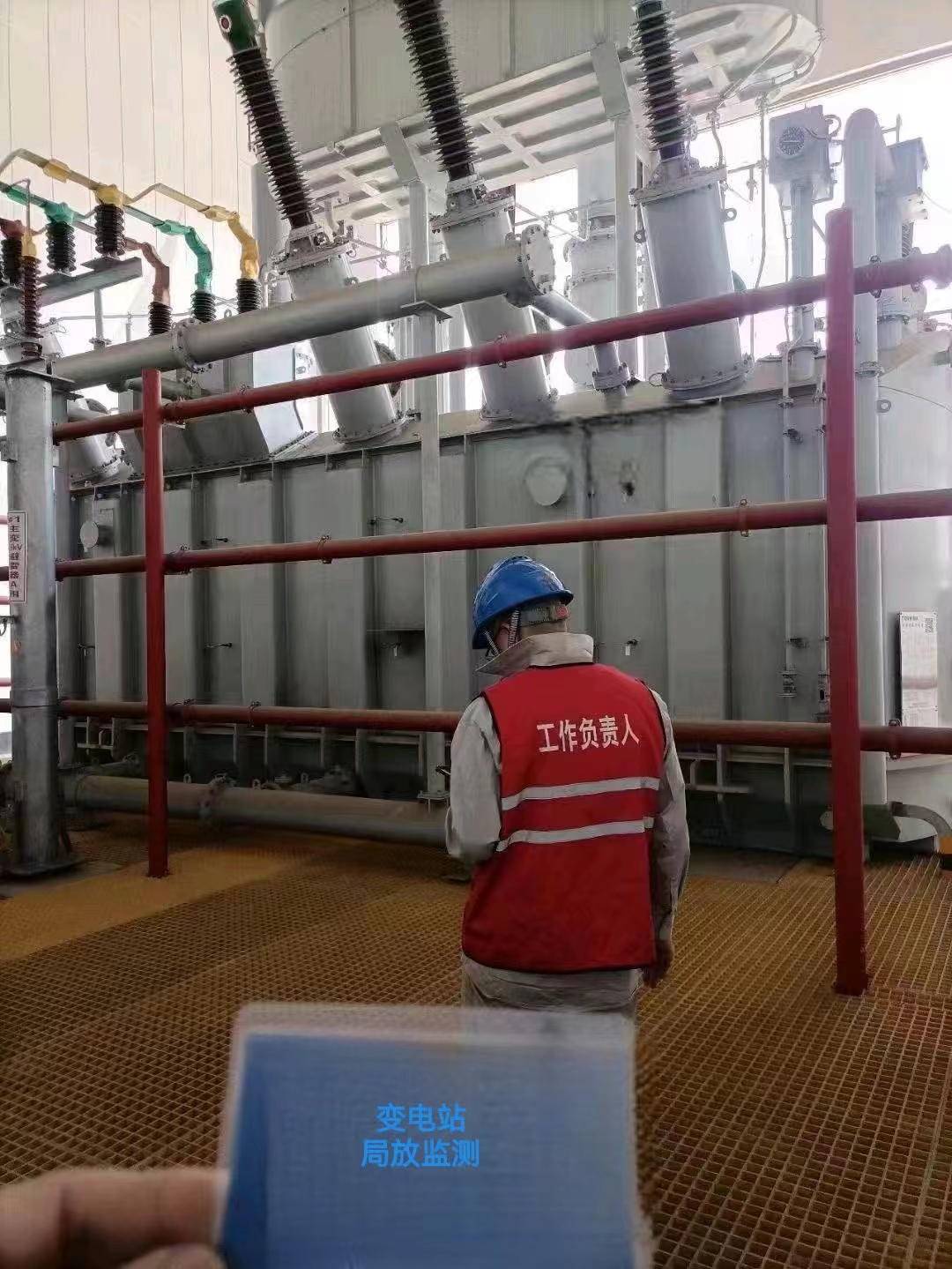

图2：一星变电站局放监测

二合一/三合一智能局放传感器也用于变电站、配电房其他输电节点（如：GIS、环网柜、箱变等）中。#智能局放传感器#被广泛应用于

开关柜、GIS、断路器、变电站、变压器等设备（场所），局放检测系统由局放传感器、局放监测主机、局放监测后台组成。局放传感器是感知

开关柜、GIS等局部放电现象的前端智能设备（器件），并将所感应到的局放现象上传给局放监测主机，由主机进行信号处理后上传给局放监测

平台。#UHF局放传感器##变电站局放监测传感器#，一般采用GIS特高频局放传感器，也可以依据现场工况可意定制所需监测功能。

#变电站局放传感器#所定制的检测功能，一般在三种基本局放检测技术手段（UHF\AE\TEV）自由组合基础上，再融入嗅觉、SF6、环境

温度/湿度、表面温度、振动、噪音中的检测功能（七选几）。于是，局放传感器可以做成：二合一局放传感器、三合一局放传感器、

四合一局放传感器、五合一局放传感器、六合一局放传感器、七合一局放传感器、八合一局放传感器、九合一局放传感器、十合一局放传感器。

图3：一星多合一局放传感器

#智能变电站局放传感器#被广泛应用于主变、开关柜、GIS、断路器、变电站、变压器等设备（场所），局放检测系统由局放传感器、

局放监测主机、局放监测后台组成。局放传感器是感知开关柜、GIS等局部放电现象的前端智能设备（器件），并将所感应到的局放现象

上传给局放监测主机，由主机进行信号处理后上传给局放监测平台。#超声波局放传感器##环网柜局放传感器#，与#开关柜局放传感器#

都可以依据现场工况定制。

图4：一星高频电流局放传感器（右）及振动传感器

近年来，环网柜/开关柜局放传感器与局放监测主机（装置）采用无线通讯方式，以大容量锂电池供电，塑料壳体局放传感器用强磁吸附方式固定在环网柜/开关柜外壳钣金上。一星智能局放传感器产品优势：1、可在电网设备带电运行情况下进行现场安装和维护，不影响电网设备运行和供电可靠性；2、支持国网输变电设备物联网传感器数据通信规约、loraWAN等多种无线通信规约，支持Modbus等有线通信规约；3、多种局部放电监测手段：UHF\AE\TEV\高频电流、臭氧、温度等；4、智能三合一局放传感器采用微型化、模块化、高性能，低功耗设计；

图5：一星开关柜局放监测传感器

配电房、变电站、开关柜/环网柜、断路器等局放现象是个渐进过程。高低压开关柜、环网柜、GIS、断路器等局部放电是指在高压开关柜内部，由于电气应力过高、雷电波冲击、绝缘介质的缺陷和老化等原因，导致电场强度局部增大，从而产生的放电现象。局部放电会加速绝缘材料的老化，降低其绝缘性能，缩短设备使用寿命；容易导致设备漏电、短路等故障，影响设备的安全可靠运行；伴随局部放电产生的噪声和电磁干扰，还会影响周围设备的运行。#特高频局放传感器#近年来，珠海一星局放传感器产品往深度、广度化迈进，一线局放监测传感器有：（#局放监测#）

图6：国家电网750KV局放监测系统应用

A、单一基本监测手段一、超声波局放传感器（AA/AE，声波频率高于20KHZ)；二、暂态地电压局放传感器(TEV，电磁波频率在3M~100MHZ之间)；#暂态地电压局放传感器#三、特高频局放传感器(UHF，电磁波频率在300M~1.5GHZ之间)。B、多种组合技术手段一、二合一局放传感器有三种组合，即超声波与暂态地电压合二为一，超声波与特高频合二为一、特高频与暂态地电压合二为一二、三合一局放传感器，即超声波、特高频、暂态地电压三者合一三、多合一局放传感器 上述三种基本监测手段，加上融入环境温度、器件/线缆表面温度、嗅觉/SF6/传感/湿度、振动、噪音等检测，可以做成四合一局放传感器、五合一局放检测传感器、......直至十合一局放传感器。

图7：一星GIS局放在线检测传感器

以上是局放监测、多合一局放传感器、局放监测装置、局放检测系统等信息内容，详情请与珠海一星（上海钢擎）产品部接洽。
